Drut oporowy

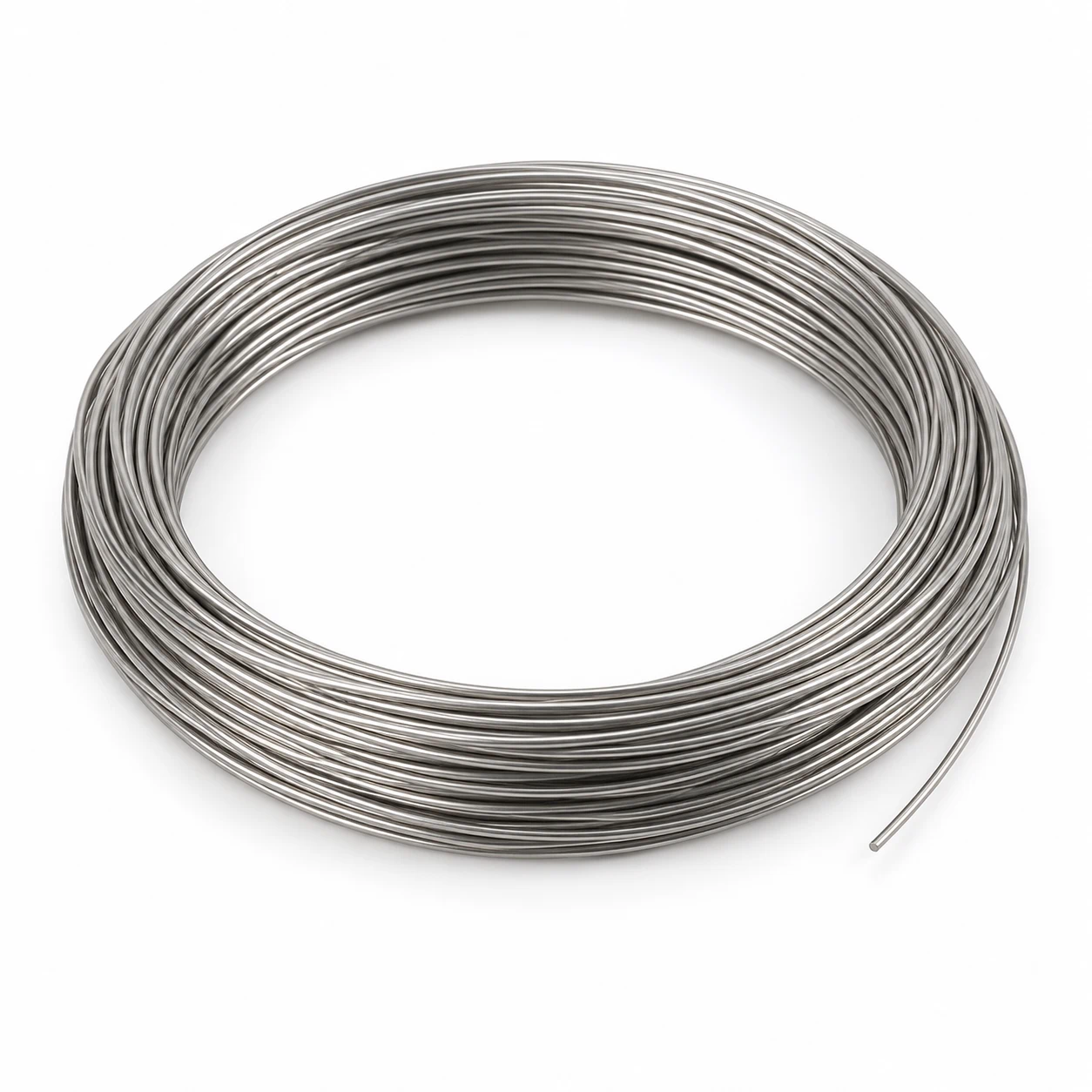

Drut oporowy Kanthal D to materiał do wykonywania elementów grzejnych i oporowych. W Niżpol Metale dostępne są trzy średnice: 0,5 mm, 0,6 mm i 0,7 mm, oferowane w różnych długościach. Wybór wariantu należy dopasować do długości roboczej, zasilania i konstrukcji urządzenia.
Czy grubszy drut oporowy grzeje mocniej?
Nie można tego ocenić na podstawie samej średnicy. Przy tej samej długości i gatunku grubszy drut ma mniejszy opór. Przy jednakowym napięciu na drucie, jeśli zasilacz nie ogranicza prądu, oznacza to większy prąd i większą całkowitą moc elektryczną zgodnie z zależnością P = U²/R. Przy jednakowym prądzie zależność jest odwrotna: większy opór daje większą moc, zgodnie z P = I²R.
Większa moc nie oznacza automatycznie wyższej temperatury drutu. Temperatura zależy również od powierzchni oddającej ciepło, chłodzenia, mocowania i kontaktu z ciętym materiałem. Dlatego zamiana średnicy 0,5 mm na 0,6 lub 0,7 mm wymaga ponownego sprawdzenia parametrów urządzenia i możliwości zasilacza.
Trzy błędy przy doborze drutu do cięcia styropianu
1. Wybór wyłącznie po średnicy
Ta sama średnica nie oznacza takiego samego oporu dla różnych stopów. Sprawdź gatunek drutu, jego opór na metr i wymagania przecinarki. Kanthal D nie jest automatycznym zamiennikiem każdego drutu grzejnego.
2. Pominięcie długości roboczej
Długość kupowanego odcinka nie musi odpowiadać długości roboczej urządzenia. Opór układu zależy od długości faktycznie włączonej do obwodu. Skrócenie drutu obniża opór i przy tym samym napięciu może znacznie zwiększyć prąd oraz moc.
3. Pominięcie zasilania i montażu
Sprawdź zakres regulacji i dopuszczalny prąd zasilacza oraz izolację mocowań. Uwzględnij wydłużanie drutu podczas nagrzewania i wymagania dotyczące naciągu. Sam zakup odpowiedniej średnicy nie zapewnia poprawnej pracy urządzenia.
Kanthal D – właściwości drutu grzejnego
Kanthal D jest stopem żelaza, chromu i aluminium (FeCrAl), charakteryzującym się wysoką rezystywnością i dobrą odpornością na utlenianie. Znajduje zastosowanie w elementach grzejnych urządzeń domowych oraz przemysłowych.
Według karty producenta rezystywność w 20°C wynosi 1,35 Ω·mm²/m, a maksymalna temperatura ciągłej pracy materiału w powietrzu to 1300°C. Jest to parametr materiałowy; dopuszczalne warunki pracy konkretnego elementu zależą od jego konstrukcji, obciążenia i chłodzenia.
Porównanie średnic i oporu drutu Kanthal D
| Średnica | Opór 1 m w 20°C* |
|---|---|
| 0,5 mm | około 6,88 Ω |
| 0,6 mm | około 4,77 Ω |
| 0,7 mm | około 3,51 Ω |
* Wartości przybliżone, obliczone dla nominalnych średnic i rezystywności 1,35 Ω·mm²/m. Nie są wynikiem pomiaru poszczególnych zwojów. Rzeczywisty opór zależy od wymiarów i temperatury drutu.
Jak wybrać średnicę i długość drutu oporowego?
Przy tej samej długości cieńszy drut ma większy opór elektryczny. Zmiana średnicy wpływa więc na prąd i moc przy danym napięciu. Drutu 0,5 mm nie należy automatycznie zastępować wariantem 0,6 lub 0,7 mm bez sprawdzenia parametrów układu.
Przed zakupem należy ustalić wymaganą średnicę, długość odcinka roboczego, parametry zasilania oraz sposób mocowania. Dla wybranej średnicy opór odcinka w 20°C można oszacować, mnożąc opór na metr z tabeli przez długość w metrach. Przy tej samej średnicy dłuższy odcinek ma większy opór. Temperatura nagrzewania zależy również od odprowadzania ciepła i warunków użytkowania.
Drut oporowy do cięcia styropianu i elementów grzejnych
Drut Kanthal D można rozpatrywać do wykonania spiral grzejnych i jako drut oporowy do cięcia styropianu w odpowiednio zaprojektowanych urządzeniach. Przydatność wybranej średnicy wymaga sprawdzenia wymagań przecinarki, długości roboczej, zasilania i mocowania.
Oferowany drut jest goły, bez izolacji elektrycznej. Nie jest gotową grzałką do bezpośredniego podłączenia. Konstrukcja wymaga odpowiednich izolatorów, połączeń i zabezpieczeń oraz uwzględnienia wydłużania drutu podczas nagrzewania.
Najczęściej zadawane pytania
Czym różnią się druty Kanthal D 0,5, 0,6 i 0,7 mm?
Czy każdy drut Kanthal D pasuje do przecinarki do styropianu?
W jakiej długości sprzedawane są druty?
Drut Kanthal D do Twojego projektu
Wybierz średnicę 0,5, 0,6 lub 0,7 mm zgodnie z wymaganiami urządzenia. Dobierz potrzebną długość i sprawdź zasady sprzedaży w opisie wybranego produktu.
