Siatka miedziana

Dodatkowe opcje przeglądania

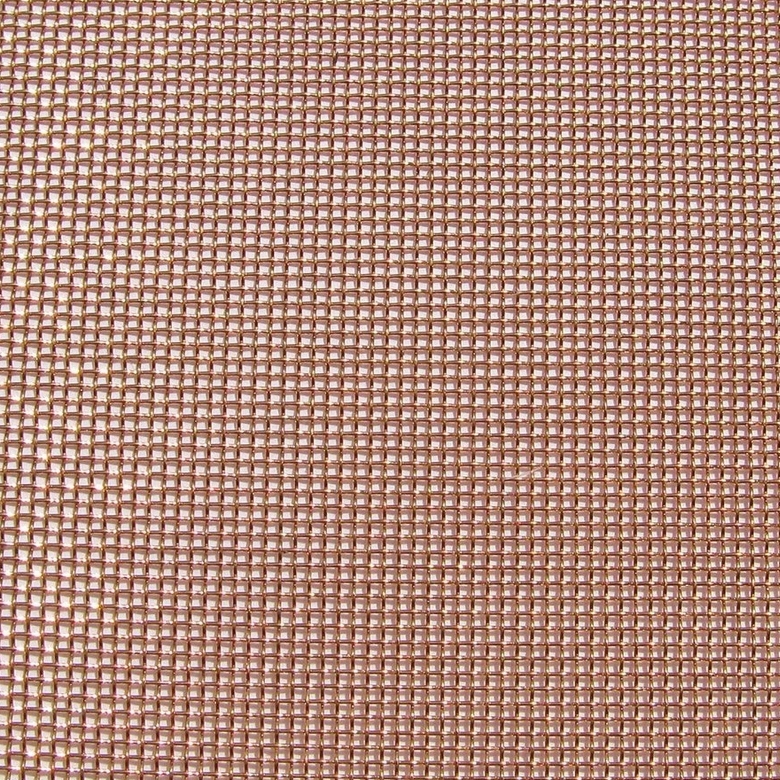

Siatka miedziana M1E – oczko 2,00 mm, drut 0,50 mm, format 10 × 20 cm
dodaj do porównania
dodaj do schowka
szt. Do koszyka

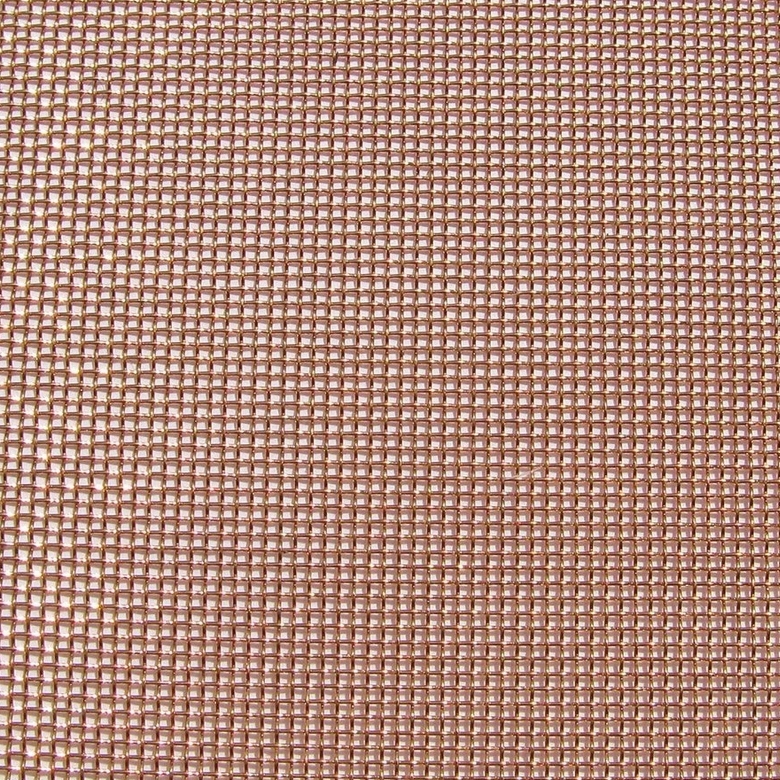

Siatka miedziana M1E – oczko 1,60 mm, drut 0,50 mm, format 10 × 20 cm
dodaj do porównania
dodaj do schowka
szt. Do koszyka
Siatka miedziana M1E – oczko 1,0 mm, drut 0,50 mm, format 10 × 20 cm
dodaj do porównania
dodaj do schowka
szt. Do koszyka
Siatka miedziana M1E – oczko 0,32 mm, drut 0,20 mm, format 10 × 20 cm
dodaj do porównania
dodaj do schowka
szt. Do koszyka
Siatka miedziana M1E – oczko 0,32 mm, drut 0,20 mm, format 20 × 20 cm
dodaj do porównania
dodaj do schowka
szt. Do koszyka
Siatka miedziana M1E – oczko 0,50 mm, drut 0,30 mm, format 10 × 20 cm
dodaj do porównania
dodaj do schowka
szt. Do koszyka
Siatka miedziana M1E – oczko 0,50 mm, drut 0,30 mm, format 20 × 20 cm
dodaj do porównania
dodaj do schowka
szt. Do koszyka

Siatka miedziana powstaje z cienkich drutów miedzianych tworzących regularną, otwartą strukturę. Łączy charakterystyczne właściwości miedzi z możliwością przepływu powietrza, światła lub innych mediów przez oczka. W ofercie Niżpol Metale dostępne są siatki miedziane o różnych wielkościach oczka, średnicach drutu oraz formatach. Przy wyborze najważniejsze są trzy parametry: oczko, średnica drutu i wielkość formatki.



Jak czytać oznaczenie siatki miedzianej?

Oznaczenie takie jak 0,32 × 0,20 mm nie określa wymiaru całej formatki. Pierwsza wartość odnosi się do szerokości oczka, a druga do średnicy drutu, z którego wykonana jest siatka.

Parametr Przykład Znaczenie
Wielkość oczka 0,32 mm Szerokość wolnej przestrzeni pomiędzy sąsiednimi drutami.
Średnica drutu 0,20 mm Grubość drutu miedzianego, z którego wykonano siatkę.
Format 20 × 20 cm Szerokość i długość całej formatki siatki.


Jakie oczka siatki miedzianej są dostępne?

Aktualna oferta obejmuje kilka geometrii różniących się zarówno wielkością oczka, jak i średnicą zastosowanego drutu.

0,32 × 0,20 mm 0,50 × 0,30 mm 1,0 × 0,50 mm 1,60 × 0,50 mm 2,0 × 0,50 mm
Oczko × drut Formaty występujące w kategorii Charakter struktury
0,32 × 0,20 mm 10×20, 20×20, 30×30 cm Bardzo drobna, gęsta struktura.
0,50 × 0,30 mm 10×20, 20×20, 30×30 cm Drobna siatka z nieco grubszym drutem.
1,0 × 0,50 mm 10×20, 20×20 cm Większe oczko i grubszy drut.
1,60 × 0,50 mm 10×20, 20×20 cm Bardziej otwarta struktura.
2,0 × 0,50 mm 10×20, 20×20, 30×30 cm Największe oczko z aktualnych wariantów.

Aktualną dostępność należy sprawdzić bezpośrednio przy produktach.

Siatka miedziana M1E

Zweryfikowane warianty siatki 0,32 × 0,20 mm oraz 0,50 × 0,30 mm są wykonane z miedzi oznaczonej jako M1E. Dzięki właściwościom miedzi materiał może być wykorzystywany nie tylko jako fizyczna siatka, lecz również w projektach, w których znaczenie ma przewodność elektryczna, możliwość lutowania albo łatwość formowania. Gatunek konkretnego wariantu warto zawsze potwierdzić na jego karcie produktu.



Jak dobrać siatkę miedzianą?

01

Dobierz oczko

Im mniejsze oczko, tym gęstsza struktura siatki. Parametr ten jest szczególnie ważny przy filtracji, osłonach, modelarstwie i ekranowaniu.

02

Sprawdź średnicę drutu

Grubszy drut zwykle oznacza większą sztywność, ale również trudniejsze ręczne formowanie. Dlatego nie należy wybierać siatki wyłącznie po oczku.

03

Wybierz format

Niewielkie formatki 10×20 lub 20×20 cm są wygodne do testów i drobnych projektów. Wybrane warianty dostępne są również w formacie 30×30 cm.



Drobna czy bardziej otwarta siatka?

Priorytet Kierunek wyboru Na co zwrócić uwagę?
Drobna struktura Mniejsze oczko Zmniejsza się wolna powierzchnia przepływu.
Większy przepływ Większe oczko Większe elementy mogą przechodzić przez strukturę.
Łatwe formowanie Drobniejszy drut Cienki materiał jest również bardziej podatny na odkształcenia.
Większa sztywność Grubszy drut Rośnie opór podczas cięcia i formowania.


Siatka miedziana do ekranowania

Dzięki wysokiej przewodności miedzi siatka może być wykorzystywana jako element ekranów elektrycznych i elektromagnetycznych. Nie oznacza to jednak, że każda siatka zapewnia taki sam poziom ekranowania.

Skuteczność zależy między innymi od wielkości oczka, częstotliwości zakłóceń, ciągłości elektrycznej połączeń, sposobu zamocowania oraz konstrukcji całego ekranu. Do wymagających zastosowań EMI/RFI siatkę należy więc traktować jako element całego zaprojektowanego układu.



Siatka miedziana do filtracji i osłon

Regularna struktura oczek pozwala wykorzystać siatkę jako element separacyjny, osłonowy albo filtracyjny. Im mniejsze oczko, tym mniejsze elementy może zatrzymywać siatka, ale jednocześnie maleje powierzchnia swobodnego przepływu.

W rzeczywistej filtracji trzeba dodatkowo uwzględnić rodzaj medium, temperaturę, ciśnienie, wymagany przepływ oraz kompatybilność chemiczną miedzi. Sama wielkość oczka nie wystarcza do zaprojektowania filtra.



Jak ciąć i formować siatkę miedzianą?

Drobne warianty wykonane z cienkiego drutu są stosunkowo łatwe do formowania. Karta siatki 0,32 × 0,20 mm wskazuje, że materiał można docinać nożyczkami. Przy grubszym drucie wygodniejsze mogą być odpowiednie nożyce lub szczypce tnące.

Po przecięciu na brzegu pozostają końcówki drutu, które mogą być ostre. W gotowym elemencie warto więc zabezpieczyć krawędź przez jej zagięcie, zastosowanie ramki albo odpowiedniego profilu.



Zastosowanie siatki miedzianej

Ostateczne zastosowanie zależy przede wszystkim od oczka, średnicy drutu, formatu oraz sposobu zamocowania. Drobne formatki są szczególnie praktyczne przy prototypach i niewielkich projektach.

elektronika ekranowanie filtracja techniczna osłony wentylacyjne osłony techniczne modelarstwo makiety metaloplastyka dekoracje prototypowanie projekty DIY


Siatka miedziana czy blacha miedziana?

Siatka miedziana ma otwartą strukturę, dzięki czemu może przepuszczać powietrze, światło lub ciecz, a jednocześnie tworzyć fizyczną barierę.

Blacha miedziana tworzy pełną powierzchnię bez otworów. Jeżeli potrzebujesz właśnie takiego materiału, zobacz blachy miedziane .



Czy siatka miedziana zmienia kolor?

Tak. Naturalna powierzchnia miedzi reaguje z otoczeniem. Z czasem może ciemnieć, zmieniać odcień i w odpowiednich warunkach stopniowo pokrywać się patyną.

Ma to szczególne znaczenie przy zastosowaniach dekoracyjnych. Jeśli oczekiwany jest stały, świeży kolor miedzi, należy przewidzieć odpowiedni sposób pielęgnacji lub zabezpieczenia powierzchni.

Potrzebujesz siatki miedzianej w innym formacie?

Przy wybranych siatkach istnieje możliwość uzgodnienia docięcia innego wymiaru. Podaj wielkość oczka, średnicę drutu, wymagany format oraz ilość. Sprawdzimy możliwość realizacji.



Sprawdź również inne wyroby miedziane



Jakie oczko siatki miedzianej wybrać?

Jeśli chcesz dokładniej porównać wielkość oczka, średnicę drutu, przepuszczalność, ekranowanie, filtrację oraz sposób montażu, przeczytaj nasz szczegółowy poradnik: siatka miedziana – jakie oczko wybrać?

Poradnik omawia temat szerzej niż bieżący asortyment sklepu, dlatego aktualne wymiary należy zawsze sprawdzać w tej kategorii.



Najczęściej zadawane pytania o siatkę miedzianą

Co oznacza siatka miedziana 0,32×0,20 mm?
Pierwsza wartość, czyli 0,32 mm, określa szerokość oczka. Druga wartość, czyli 0,20 mm, określa średnicę drutu miedzianego.
Jakie oczka siatki miedzianej są dostępne?
W aktualnej ofercie występują warianty 0,32×0,20, 0,50×0,30, 1,0×0,50, 1,60×0,50 oraz 2,0×0,50 mm.
Jakie formaty siatki miedzianej są dostępne?
W zależności od wariantu dostępne są formatki 10×20 cm, 20×20 cm oraz wybrane 30×30 cm.
Z jakiej miedzi wykonana jest siatka?
Zweryfikowane karty produktów 0,32×0,20 mm oraz 0,50×0,30 mm podają gatunek M1E. Gatunek należy sprawdzić na karcie konkretnego wariantu.
Jak wybrać wielkość oczka?
Należy rozpocząć od zastosowania. Mniejsze oczko daje gęstszą strukturę, natomiast większe zwiększa powierzchnię otwartą. Znaczenie ma również średnica zastosowanego drutu.
Czy siatka miedziana nadaje się do ekranowania?
Miedź jest bardzo dobrym przewodnikiem i siatki miedziane mogą być stosowane jako element ekranów EMI/RFI. Skuteczność zależy jednak od oczka, częstotliwości, połączeń elektrycznych i konstrukcji całego ekranu.
Czy siatkę miedzianą można ciąć?
Tak. Drobne warianty można stosunkowo łatwo docinać. Karta produktu 0,32×0,20 mm wskazuje możliwość cięcia nożyczkami. Przy grubszym drucie warto użyć odpowiednich nożyc lub szczypiec.
Czy można zamówić inny wymiar siatki?
Przy zweryfikowanych produktach sklep informuje o możliwości docięcia innego wymiaru po wcześniejszym kontakcie. Podaj oczko, średnicę drutu, potrzebny format oraz ilość.
Czy siatka miedziana zmienia kolor?
Tak. Naturalna miedź z czasem może ciemnieć i w odpowiednich warunkach pokrywać się patyną. Jest to naturalny proces zachodzący na powierzchni miedzi.
